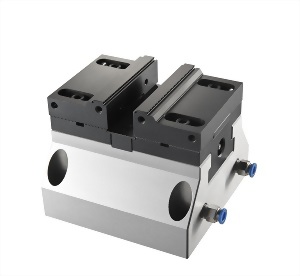

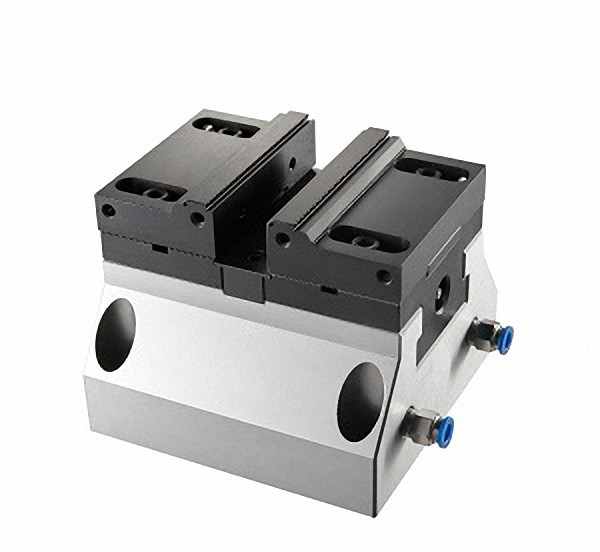

5-AXIS AIR VISE PSC-100
Model :
PSC-100 PSC
5-AXIS AIR VISE PSC-100
- Catok pemusatan pneumatik
|

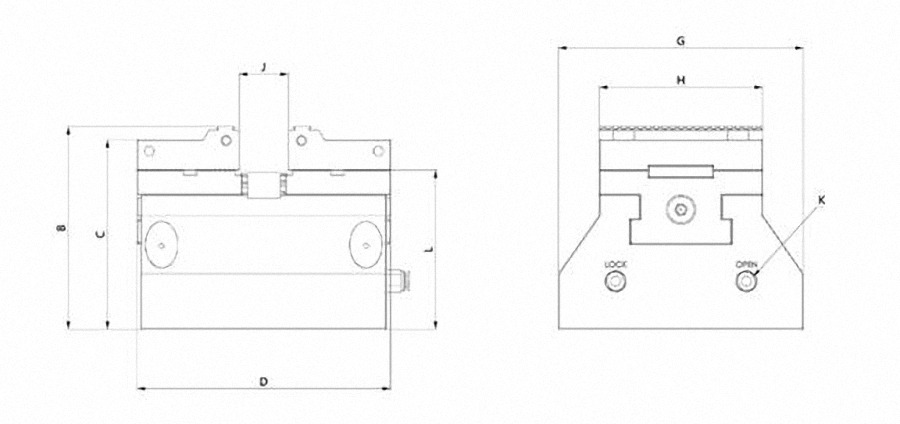

MODEL |
B |
C |
D |
G |
H |
J |
Open stroke |
K |
L |
Clamping Force |
N.W. KG |
|
PSC-100 |
124 |
116 |
155 |
150 |
100 |
10~90 |
4 |
Ø8 |
100 |
1,400kgf |
25 |
|
PSC-100A |
111.5 |
103.5 |
155 |
150 |
100 |
10~90 |
4 |
Ø8 |
87.4 |
1,400kgf |
23.5 |
Fitur:
Rakit pemusatan pneumatik dengan akurasi penjepitan dan pemosisian berulang yang tinggi (hingga 0,01 mm), cocok untuk pemesinan presisi mesin CNC 4-sumbu dan 5-sumbu, spacer pengindeksan, atau pusat pemesinan multi-milling dan pemotongan horizontal dan vertikal presisi.
Material dan komponen badan ragum terbuat dari baja paduan tinggi. Ragum ini disetel dan dikeraskan dengan proses pemanasan berkualitas tinggi. Ragum ini memiliki kekuatan tinggi, ketahanan aus yang tinggi, dan fitur anti-tension yang tinggi. Akurasi bidang datum dan sisi penjepitan tinggi setelah pemesinan multi-milling dan penggilingan presisi.
Material perlakuan panas pelat rahang adalah HRC45°. Ragum ini dapat menjepit material dengan kekerasan di bawah HRC40°.
Material desain lubang pelat rahang untuk memindahkan blok. Ragum ini dapat mengubah dan menambah jumlah pelat rahang yang dibutuhkan dengan cepat agar sesuai dengan kebutuhan penjepitan untuk berbagai benda kerja pemesinan. Benda kerja penjepit akan digunakan lebih beragam dan fleksibel.
Ø Tinggi badan ragum memiliki dimensi tetap. Dapat digunakan untuk berbagai macam ragum secara bersamaan.
